凹版塑料打印机的印刷装置由印版滚筒、压印滚筒、离合压机构等组成。

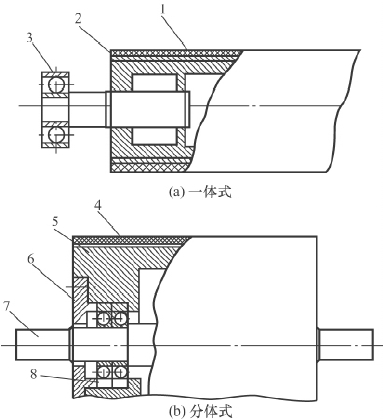

图1 压印滚筒结构图
1、4－橡胶层;2－滚筒;3、8－轴承; 5－滚筒体;6－端盖;7－轴

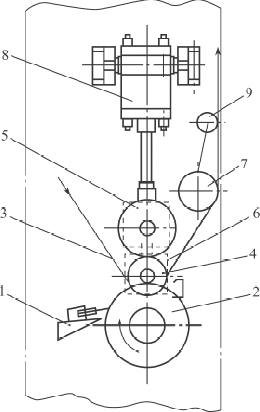

图2 离合压机构图
1－刮墨装置;2－印版滚筒;3－纸带; 4－压印滚筒;5－背压钢辊;6－导板; 7－摆辊;8－气缸;9－导纸辊
1.印版滚筒结构与调节
凹版塑料打印机的印版滚筒结构也分为无轴滚筒和有轴滚筒，它们的基本机构分别如图3(a)、图3(b)所示。有轴式滚筒结构一般都用在较旧的塑料凹印机上，目前已经趋于淘汰;无轴式滚筒结构多用于现代塑料凹印机。
(1)无轴式印版滚筒的安装
印版滚筒两端的安装如图3所示。在传动面一侧用气动锥顶5安装，在操作面一侧用手动锥顶2安装，手动锥顶用于调整印版滚筒轴向位置，气动锥顶则用于快速安装滚筒。印版滚筒的转动是由主传动接螺旋齿轮副来完成的。

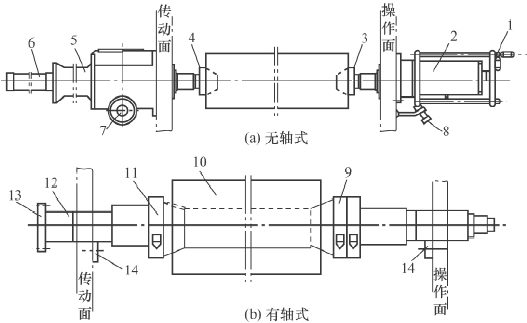

图3 印版滚筒结构图
1－调节手轮;2－手动锥顶;3、4－锥头;5－气动锥顶;6－气缸;7－主传动轴;8－紧固手柄; 9、11－夹紧机构;10－印版滚筒;12－印版滚筒轴;13－传动齿轮;14－支撑轴承
气动锥顶基本结构如图11－26所示。采用了15°螺旋齿轮副传动。由主传动带动螺旋齿轮副23、24旋转，再经外齿轮11与内齿轮10啮合，通过锥头轴上的花键带动锥头轴转动。印版滚筒与锥头轴上的键连接，即带动印版滚筒转动。当需要停止气动锥顶转动时，搬动手柄(图中未画出)，使拨叉摆杆13拨动外齿轮与内齿轮脱离啮合。此时，螺旋齿轮副转动，但锥头不转动，这样就可以完成装上和拆下印版滚筒的操作。
安装印版滚筒时，气缸17的活塞推出，通过连接套15推动滚动轴承14，使锥头轴向右移动，于是锥头顶紧印版滚筒，这时手动锥顶不动。印版滚筒安装好后，扳动手柄，使拨叉摆杆摆动，拨动外齿轮与内齿轮啮合，印版滚筒开始转动，即可以进行印刷。
更换印版滚筒时，气缸断气，活塞退回气缸。此时，因为固定在活塞上的连接套用紧固螺钉与轴承外套相连接。因此，活塞退回时，活塞上的连接套带动轴承外套拉动滚动轴承，并由锁紧螺母使锥头轴退回与印版滚筒脱开。
(2)无轴印版滚筒的横向调节
在凹版塑料打印机上，手动锥顶结构是印版滚筒的横向调节装置，是手动锥顶利用气体的可压缩性来实现的，安装在操作面的印版滚筒上。手动锥顶基本结构如图11－27所示。手动锥顶的转动是由气动锥顶的转动带动的。调整时，首先松开紧固手柄，转动调节手轮16，并通过键带动螺纹轴转动，使螺纹套在螺纹轴上左右移动。通过固定板推动轴承只能左右移动，并受到挡柱的限制而不能转动，从而轴承推动锥头轴左右移动，即可以完成印版滚筒位置的横向调节的目的。调节好以后，拧紧紧固手柄，以防止手轮转动而导致印版滚筒位置变化。
2.压印滚筒与离合压机构
凹版塑料打印机压印滚筒结构以及离合压机构均与纸张凹版打印机基本相同，这里不再赘述。
